MLCC气氛烧结：芯片开裂与绝缘劣化，为什么会在同一条产线上轮番出现？

在MLCC（片式多层陶瓷电容器）的烧结工序上，工艺技术人员常常同时收到两张性质相反的不良报告。一张来自外观与切片检查：芯片在烧成后开裂，剖面可见内电极附近的分层与鼓胀。另一张来自电性测试：芯片外观完好，介质的绝缘电阻却明显偏低，成品在耐压环节漏电。

麻烦的是，这两类不良彼此牵制。为压住开裂而把炉内气氛调得温和一些，漏电比例反而抬头；反向把还原性调强，开裂又会回潮。产线于是在两组参数之间来回试探，良率始终停在一个不上不下的位置。而这两个看似独立的问题，很可能是同一个被忽视的变量在两端留下的痕迹。

镍电极省下的成本，要用一个极窄的氧分压窗口来偿还

要找到这个变量，得从内电极的材料选择说起。早期MLCC的内电极采用钯或钯银合金，这类贵金属在高温下不易氧化，可以直接在空气中与陶瓷介质共烧，代价是极高的材料成本。镍的熔点足以承受介质共烧所需的高温，导电性良好，价格却远低于贵金属，于是逐步完成了对钯系电极的替代——目前贱金属内电极（BME）型MLCC的占比已超过90%。

成本上让出的空间，最终要在烧结气氛上还回去。镍在空气中经受高温必然氧化，因此镍电极与陶瓷介质的共烧只能在还原环境中完成——工业上普遍采用氮氢气氛，烧结温度一般落在1100–1350℃之间。而氧分压的设定，依赖的是氮氢混合气与受控水蒸气分压共同构成的体系：通过加湿与露点控制改变炉内的H₂/H₂O比例，才能把氧分压落在目标值上。单纯提高或降低氢浓度，无法把氧分压稳定地钉在一个狭窄区间内。

问题也恰恰出在这里。公开技术资料显示，在上述烧结温度区间内，可用的氧分压窗口大致落在10⁻⁸–10⁻¹⁴ MPa量级，且其上下边界会随温度变化而移动。氧分压高于窗口上界时，镍电极仍会氧化，体积变化与陶瓷层的收缩节奏失配，冷却后表现为芯片开裂。一旦低于窗口下界，钛酸钡介质中的Ti⁴⁺会被还原为Ti³⁺，晶格内生成氧空位并释放出载流子，介质向半导体一侧滑移，绝缘电阻显著下降——在电性测试中就是漏电。

开篇的两种失效至此获得了统一的解释：它们是同一个氧分压窗口在上下两个方向上的越界信号。气氛偏氧化，烧坏的是电极；还原过头，烧坏的是介质。而这个窗口不仅本身狭窄，还必须在1100℃以上的高温中全程保持。

一半靠瓷料，一半靠炉子

行业的应对沿着两条路径并行推进。材料端的任务是把窗口撑宽——抗还原钛酸钡瓷料通过掺杂与晶界改性，提高介质在低氧分压条件下抵抗半导化的能力，使其能够在镍电极所需的还原环境中保持绝缘性。这是贱金属化得以落地的关键材料技术。

但瓷料只决定窗口有多宽，不决定烧结过程能否稳定地落在窗口之内。后者取决于设备。

炉膛温度及其均匀一致性是第一道门槛。烧结是在热动态平衡中完成的，炉内温度与气流保持稳定分布，瓷体的晶相才能均匀生长、致密程度趋于一致；同一炉内若存在明显温差，局部的实际反应条件就会偏离设定的窗口位置。

温度稳住之后，压力转移到气氛系统本身。既然氧分压由氮氢混合气与水蒸气分压共同决定，设备就必须具备相应的配气与露点调节能力，并在整段高温过程中把这一平衡维持住。

温度与气氛各自稳住，曲线上的阶段性切换又构成新的约束。MLCC的烧结曲线由两个气氛条件相反的阶段前后衔接：致密化阶段需要较强的还原性保护镍电极，紧随其后的再氧化阶段则要在较低温度、较高氧分压的条件下补偿介质中的氧空位、恢复绝缘性能。这意味着设备必须在一条工艺曲线内完成气氛的受控切换，对多温区的独立气氛管理提出了明确要求。

所以说，两条路径缺一不可。而氮氢配比、露点设定、烧结与再氧化曲线并不存在普适参数，需要随瓷料体系、芯片规格与叠层结构逐一调整。

从工艺开发到批量生产，气氛烧结设备如何配齐

温度均匀一致、气氛稳定可控、多温区各自独立管理——这三项要求写进技术协议并不难，难在把它们落到具体的机台上。而工艺开发与批量生产处在不同的节奏里，需要的设备形态也不相同。

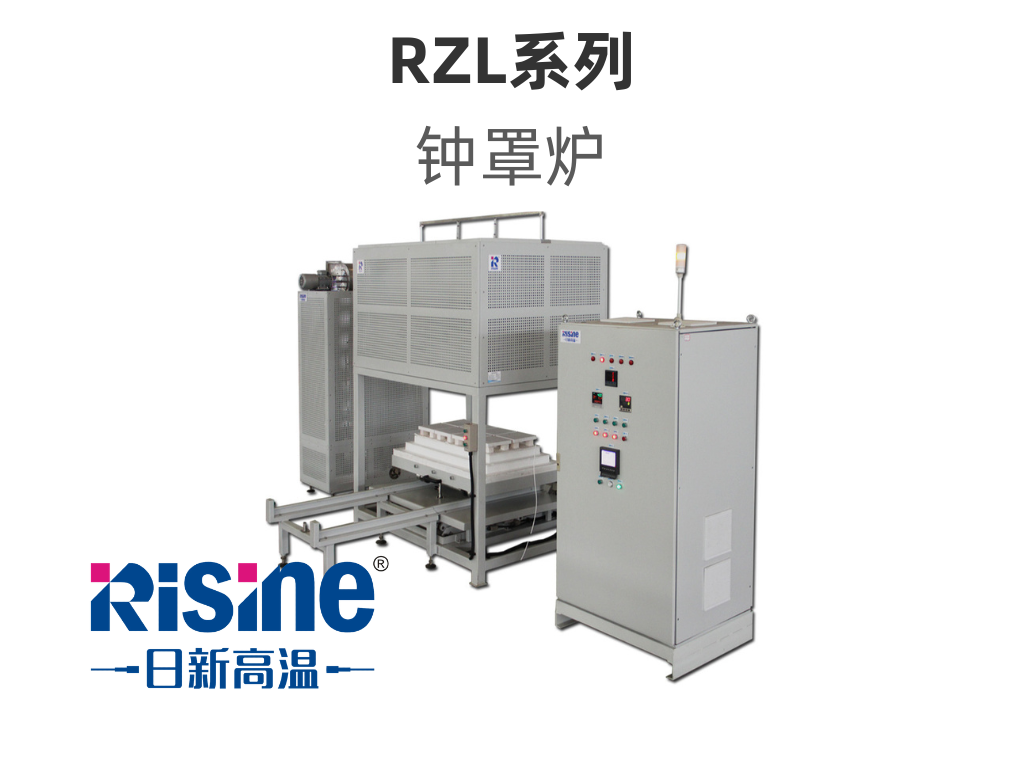

工艺开发、小批量与多品种场景通常由间歇式炉型承担。合肥日新高温技术有限公司的RZL系列钟罩炉最高温度1650℃，使用温度1000–1600℃，完整覆盖MLCC介质共烧所处的1100–1350℃区间；温控精度±1.5℃，温度均匀性±4℃至±5℃，发热元件为U型硅钼棒，可选配真空系统和气氛保护系统（Ar或N₂+H₂）。瓷料配方的窗口验证、烧结与再氧化曲线的试制，都可以在这一类设备上完成。

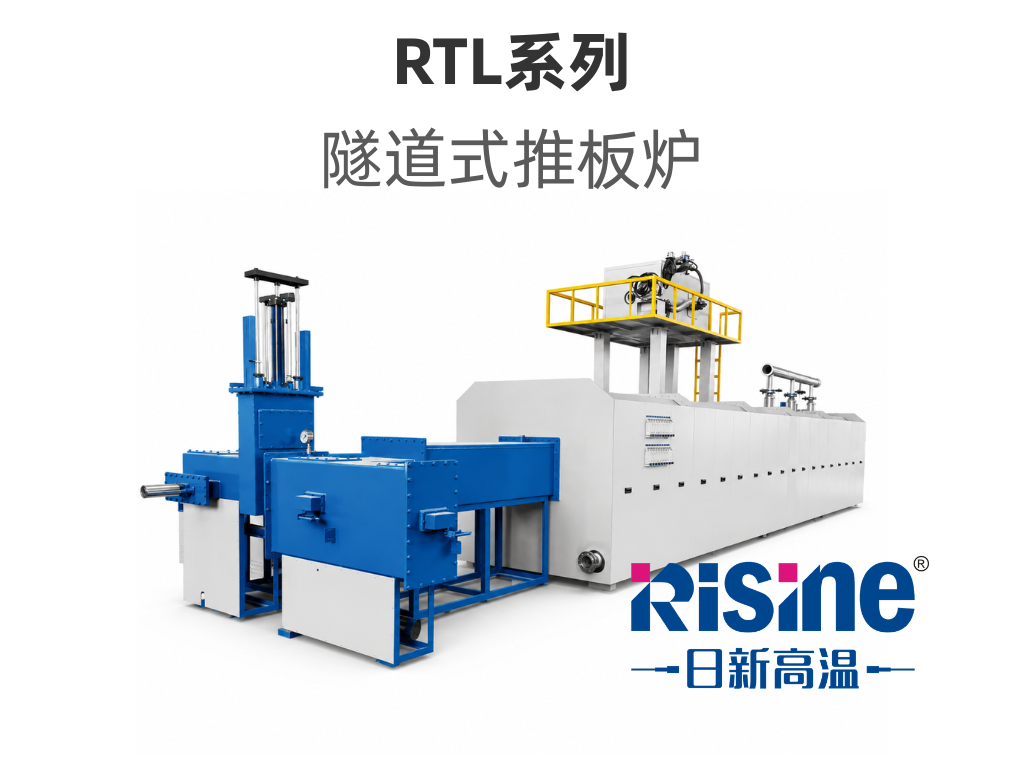

进入批量生产，工艺曲线需要在连续运行中被稳定复制。RTL系列隧道式推板炉面向电子陶瓷元件及粉体材料的排胶、预烧、烧结及退火等大批量生产工艺，最高工作温度按型号覆盖1000–1550℃，温控精度±1.5℃，温区8至10个，可选配保护气氛/还原气氛系统。8至10个温区意味着升温、致密化、再氧化等阶段能够在空间上分区落位——前文所说的“在一条工艺曲线内完成气氛受控切换”，在连续炉上正是依靠这种多温区结构来实现。介质共烧之外的低温段工序，则由最高温度1050℃、温区3至7个的RSD系列隧道式网带烧结炉配套，对应端头烧银、预烧、烧成等1050℃以下的工艺。

总而言之，芯片开裂与绝缘劣化之所以此消彼长，是因为它们同源于氧分压落点的越界——为压制其中一个而调整气氛，等同于把工作点向另一侧的边界推近。

对正在规划或改造电子陶瓷烧结产线的工程团队而言，最高温度是一项容易比较的参数，对贱金属内电极MLCC而言属于准入门槛。拉开良率差距的能力落在另外两处——气氛系统能否长期稳定地把炉内氧分压维持在窗口之内，多温区之间能否让温度与气氛协同变化。这两项理应被放在与最高温度同等重要的位置上考量。
