碳纤维高温碳化炉保温层：厚度代表不了什么，长期衰减和整机耦合才是难点

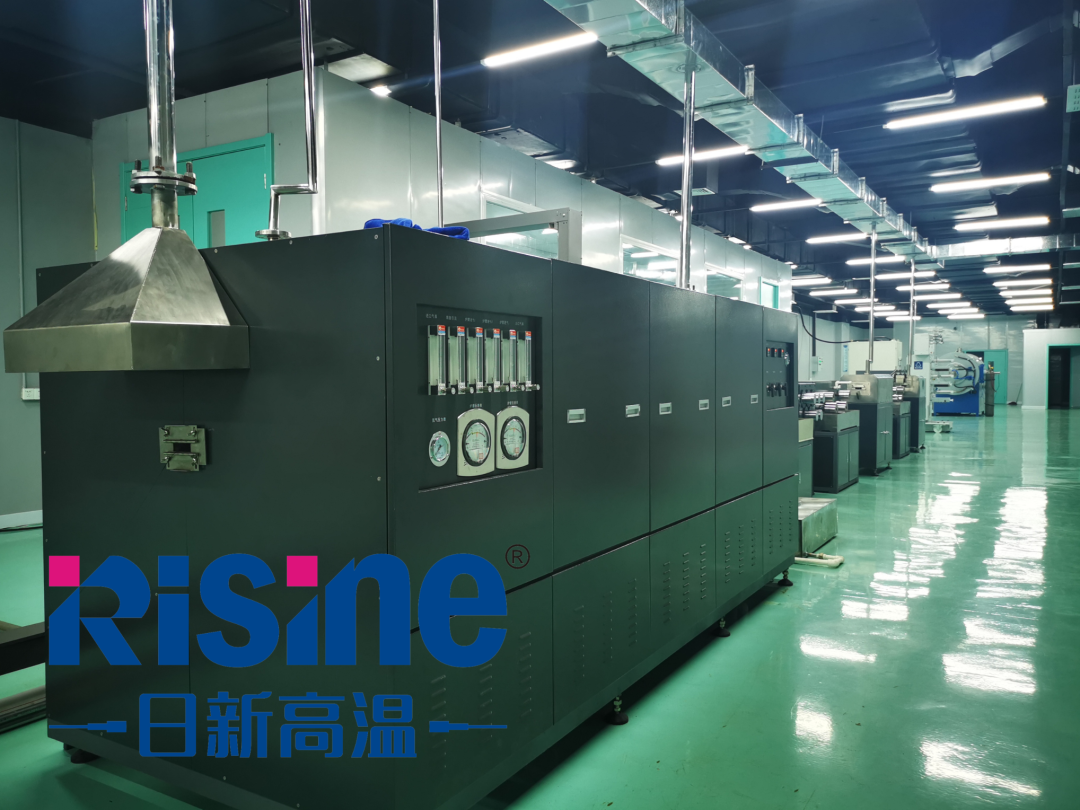

高温碳化炉炉膛保温结构的工程设计逻辑

出厂时看起来合适的外壳温度、能耗曲线，长期运行下去是否会悄悄走样？一台碳化炉若只盯着保温层厚度这一个指标进行选型，会漏掉哪些藏在背后的变量？加热、真空、水冷三个子系统，为什么动了其中任何一个，保温结构的设计都要跟着重新核对？这些在1500℃以上的工作温区里反复出现的问题，答案并不只在一张设备参数表上。

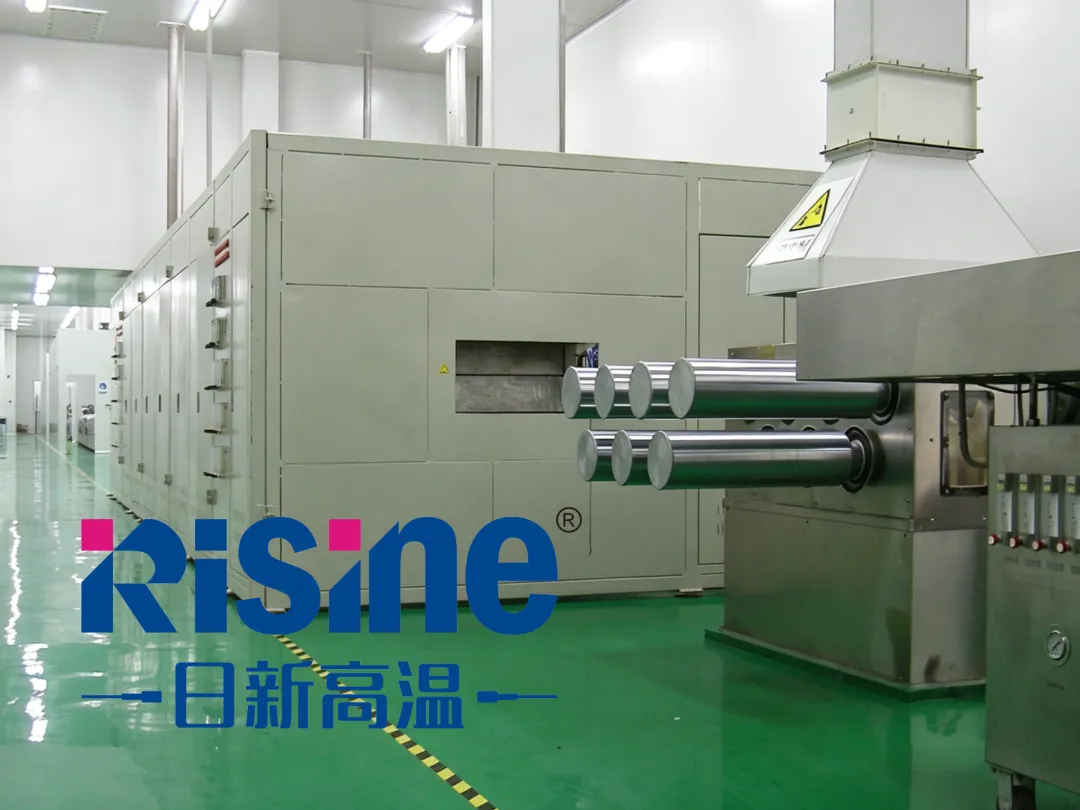

碳纤维生产工艺中，高温碳化段在1500～2000℃区间完成碳骨架的定型与有序化，这一工序对炉内热场的稳定性与能耗水平提出了远高于中低温热处理设备的工程要求。围绕这一温度区间的炉膛保温结构，其设计逻辑与常规低温炉差异显著。以下从热损失的物理机制出发，逐步展开分层结构的工程响应、长期运行的稳定性问题以及整机子系统之间的耦合关系。

热工设计的通识中，炉体热损失由传导、对流和辐射三种机制共同构成，但三者的主导地位随温度区间发生明显切换。炉温维持在500℃以下时，传导与对流占主要地位，保温设计的核心目标是选择低导热系数的材料并合理设计壁厚；炉温进入1500℃以上区间，辐射热流密度急剧上升。根据斯忒藩–玻尔兹曼定律，黑体的辐射热流密度与绝对温度的四次方成正比（P = σT⁴，σ约为5.67×10⁻⁸ W/(m²·K⁴)）。以1000℃（约1273K）与2000℃（约2273K）做对比，前者黑体辐射热流密度约1.49×10⁵ W/m²，后者约1.51×10⁶ W/m²，高温端比低温端大出一个数量级。这意味着高温碳化炉的保温结构设计目标已经从“降低导热系数”扩展为“同时抑制辐射传热与传导传热”，两套思路对应的材料选择、结构组合与厚度逻辑并不相同。下文将围绕这一机理切换后的工程响应展开。

碳毡保温、石墨挡辐射、水冷兜底：三层结构如何各司其职

辐射与传导并存的热流组合，靠单一材料或单层结构难以同时应对。主流的工程做法是将保温功能拆解为三个层次的复合体系——主保温层、辐射屏蔽层、水冷外壳，三者各司其职并相互配合。 主保温层承担传导热流的抑制任务，主流材料是碳毡（软毡或硬毡）以及陶瓷纤维毡。碳毡的体密度通常在0.1～0.2 g/cm³量级，高温下的等效导热系数显著低于石墨块材——石墨块材室温下的导热系数约为80～150 W/(m·K)，即便在1500～2000℃高温段仍保持在数十 W/(m·K)量级，远高于碳毡；加之碳毡的高温稳定性和较低热容，使其成为高温段主保温层的常用选择。不过碳毡的机械强度偏低，单独使用时易磨损、粉化，需要依靠外部支撑结构维持形态。陶瓷纤维毡在中温段表现稳定，但长期使用温度上限通常低于碳毡，在接近其温度上限时容易发生烧结致密化，孔隙塌陷反而使导热系数回升；具体到高温碳化工况下，其适用空间因此受限。两类材料各自覆盖不同的温度边界，高温碳化炉中通常以碳毡为主。

辐射屏蔽层用于拦截辐射热流，原理是利用高反射率表面对热辐射进行多次反射与衰减。典型做法是在主保温层外侧或中间布置多层石墨硬毡或石墨反射屏，每一层对入射辐射进行一次反射，剩余的辐射能量继续向外穿透时再由下一层拦截。从等效热阻的角度看，多层屏蔽结构对辐射热流的衰减效果随层数增加而累加，工程经验中多采用3～7层布置，层间保留气隙或低导热支撑以避免形成热桥。屏蔽层的存在使辐射传热的等效热阻大幅上升，是主保温层难以单独实现的效果。

水冷外壳承担最终残余热流的导出任务。即便前两层结构已经将大部分热流拦截在炉内，仍有一部分热量穿透至外壳，通过水冷夹套将其带走，使外壳表面温度维持在50～80℃的安全范围内，避免外部操作风险。

三层结构的协同中存在两组明确的工程取舍。其一，碳毡的保温性能优异但机械强度低、长期使用后易粉化，石墨硬毡刚性好、结构稳定但热导率比碳毡高，二者各有短板，不能仅靠其中之一承担主保温功能，必须根据炉体的承力结构与维护周期匹配使用。其二，屏蔽层数越多，辐射拦截越充分，但每增加一层都会占用炉体径向空间、提高制造成本、增加装配难度；某些工况下多加的屏蔽层所带来的保温收益，已不足以抵消设备体积与装配复杂度的代价。实际工程中的屏蔽层数需在保温效果与设备体积之间找到平衡点，而非单方向追求最大层数。这两组取舍并非当下的权宜之计，而是保温结构在长期运行中同样需要持续面对的问题。

出厂指标会过期：碳毡收缩、石墨氧化与层间接触劣化的长期累积

上述分层体系刻画的是设备出厂或刚投入运行时的初始保温状态，但保温结构的热工性能并不是时间上的恒定量。高温、反复升降温与气氛扰动的长期作用下，保温结构会出现缓慢但持续的性能衰减，衰减机理并非单一来源。

最先出现的是碳毡的碳化收缩与体密度下降。碳毡在长期高温运行中会发生缓慢的纤维断裂、结构重组与体积收缩，孔隙率上升，厚度减薄，对传导热流的抑制能力随之下降。现场的典型表现是：设备投入运行一到两年之后，炉体外壳温度比出厂初期上升，整机能耗也出现可感知的提高，衰减幅度因材料批次和工况差异较大。

第二条衰减路径来自石墨屏蔽层反射率的下降。高温碳化炉通常在惰性气氛保护下运行，但工艺气体中仍不可避免地残留微量的水蒸气与残余氧。长期作用下，石墨表面发生缓慢的氧化反应与微观粗糙化，表面反射率随之下降，对辐射的拦截效率打折。此项衰减与气氛纯度的控制水平直接相关：通入气体中的残氧控制越稳定，石墨屏蔽层的反射率衰减就越平缓。这一机理在保温结构的长期稳定性讨论中只作为诱因之一，工艺气氛的整体控制问题超出了本文的讨论范围。

与前两类机理不同，第三类衰减源于层间接触状态的变化。反复热循环使各层材料在膨胀与收缩中发生微小的相对位移，原本紧贴的层界面可能出现局部空隙或接触不良，热流在某些区域由此绕过正常的保温路径直接穿透。这一问题在结构几何复杂或装配精度受限的炉体上更为突出。

针对上述三类衰减，延缓手段包括提升原材料纯度与致密度、在碳毡外侧设置保护屏以减少工艺气流的直接冲刷、控制气氛中的水分与残氧水平、在结构上预留热膨胀补偿空间等。但这些做法同样伴随代价：更高纯度、更高致密度的材料意味着更高的单台成本，而高温碳化炉的典型设备设计寿命为5～10年，材料选择应与设备预期寿命、维护策略以及生产规模相匹配。盲目追求最高规格的材料，未必在全寿命周期内带来合理的投入产出比。时间维度上的衰减问题即便能处理得当，接下来还有一重空间维度的约束——保温结构与整机其他子系统之间存在的相互牵引，决定了它无法被孤立地优化。

改保温层，真空、加热、水冷全部要复核

高温碳化炉是一套由加热、气氛、真空、水冷、机械装配等多个子系统构成的工程整体，保温结构位于这些子系统的中央位置，与其中多数子系统存在强耦合关系。

与真空系统的耦合体现在保温材料的放气特性上。多孔碳毡具有一定的放气率，单位为Pa·m³/(s·m²)量级。抽真空阶段，材料孔隙中吸附的气体会缓慢释放到炉腔内，影响真空度的建立速度与极限真空度。选用更高致密度的保温材料可以降低放气率，有助于更快达到目标真空水平，但代价是导热系数上升与材料成本提高；而在部分工艺段中，中高真空的要求本身就对保温材料的选择施加了额外约束。真空需求越苛刻，保温材料的选择空间就越窄。

实际上，耦合关系并不止步于真空侧——保温结构同时还参与着炉内热场的成形过程。加热系统方面，保温层内侧的反射结构直接影响加热元件所发出辐射能量的空间分布。反射屏的位置、倾角与表面状态共同决定装料区能接收到多少、多均匀的辐射热。也就是说，保温结构的设计不能以“降低热损失”为单一目标——若屏蔽层的几何布置削弱了目标装料区的辐射到达量，其代价可能是均温性下降和产品合格率波动。保温设计与加热系统必须协同考量。

水冷系统的设计负荷则直接取决于保温层允许多少残余热量穿透到达外壳。保温结构性能越好，水冷系统所需承担的换热量越小，冷却水流量、换热面积与运行能耗均可相应下调；反之则水冷系统必须按更大的负荷设计。但单方面加厚保温层并非总是经济的选择——厚度的增加会压缩炉体的有效装料空间、抬高设备总重与制造成本，并给装配工艺带来额外的精度要求。保温层的厚度参数与水冷系统的换热设计彼此绑定，其中一侧的调整会牵动另一侧从流量、面积到能耗的全套复核。

三组耦合共同说明，保温结构的优化是一个整机层面的协同问题。在某一子系统上的单方向改进，往往在另一子系统上以代价形式回馈。真正合理的设计应当在多个子系统之间找到综合最优点——材料、结构、真空配置、加热布局、水冷负荷共同参与权衡，单项指标的极致突破很少等同于整机能力的提升。
