碳纤维的直径仅为头发丝的十分之一，却拥有高出钢铁数倍的比强度、优异的耐高温性、耐腐蚀性及导电导热性能，因而被誉为“黑色黄金”。从航空航天领域的飞机机身与卫星结构件，到风电叶片、汽车轻量化部件、体育用品（如钓鱼竿、高尔夫球杆），再到压力容器、轨道交通及高端民用产品，碳纤维以其不可替代的性能优势，已成为现代工业与技术创新的核心材料之一。

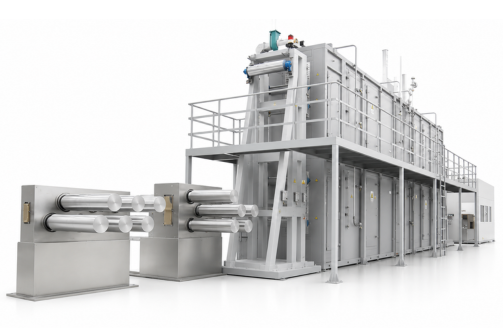

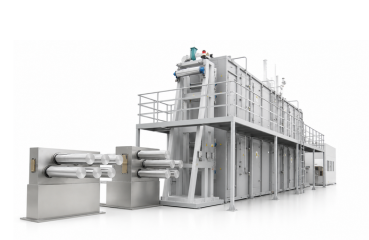

然而，碳纤维的生产流程极为复杂，其制造需经预氧化、低温碳化、高温碳化、石墨化等多道热处理工序，每一道工序的温度场分布、升温速率及气氛控制都直接影响纤维的微观结构与最终力学性能。

碳纳米管是由碳原子组成的管状一维纳米材料，可以看作是由单层或多层石墨烯沿特定方向卷曲而成的无缝中空结构。它的直径仅为纳米级别，却拥有比钢铁高百倍的强度、超越铜的导电性、接近钻石的导热率。其身影遍布多个战略性产业。在新能源电池领域，它作为新型导电剂被广泛应用于锂电池正负极材料中。在固态电池与钠离子电池等下一代电池体系中，其添加量更是传统体系的数倍乃至十倍。在复合材料领域，碳纳米管作为增强填料被用于制造高强度、轻量化的结构材料，应用于航空航天、汽车零部件及运动器材等场景。在电子与半导体领域，碳纳米管晶体管已被证实可突破硅基器件的物理极限，被视为后摩尔时代的关键候选材料。

碳纳米管的制备方法主要包括电弧放电法、激光烧蚀法和化学气相沉积法（CVD）。其中，CVD法因温场可控性强、工艺可调性高、放大路径清晰，已成为产业化的主流技术路线。其核心工艺是在高温反应器中将碳源气体在催化剂作用下分解，使碳原子在纳米尺度上重新排列生长为管状结构。

石墨烯被誉为“新材料之王”。它是一种由单层碳原子以六角蜂巢晶格排列而成的二维晶体材料，厚度仅为0.335纳米，是目前已知世上最薄、强度最高的材料之一。其强度比钢铁高出200倍，却具备极佳的柔韧性；电子迁移率远超传统硅材料与铜，有望实现更快的运算速度与更低的能耗；导热系数高于银和铜，散热性能卓越；同时近乎完全透明，仅吸收约2.3%的可见光。

这些特性使其在能源存储与导电添加剂、柔性可穿戴电子设备、超快集成电路、高性能热管理材料、防腐涂层及海水淡化滤膜等领域展现出极为广阔的应用前景。2024年全球石墨烯应用市场规模已接近600亿元，预计2030年将突破3000亿元。

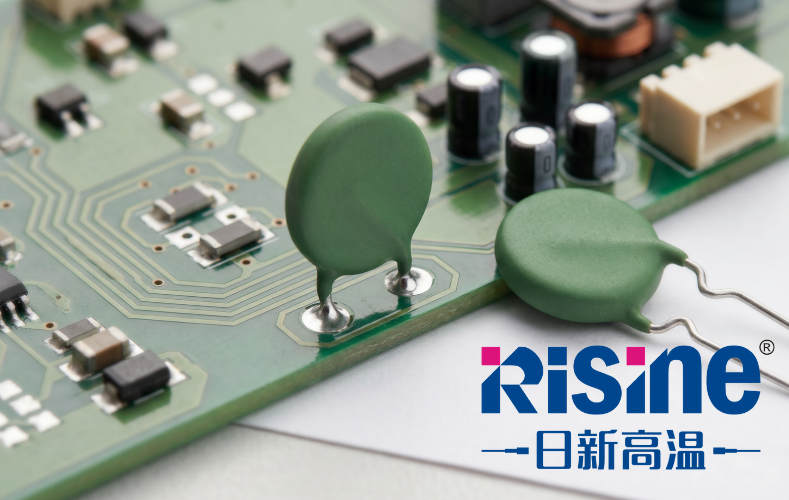

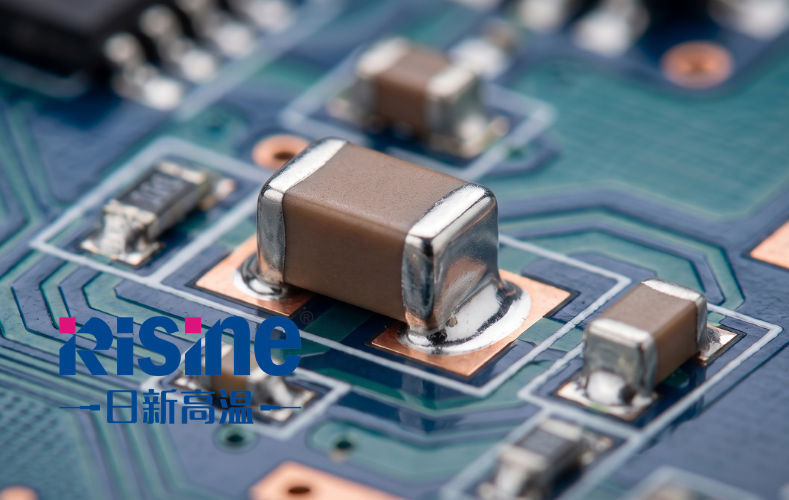

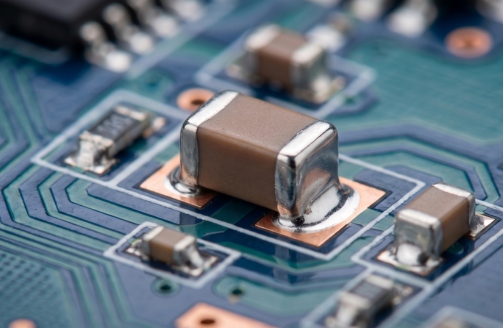

电容器陶瓷是电子陶瓷领域中用量最大的品类，以钛酸钡、钛酸锶等介质陶瓷材料为基础，通过成型、排胶、烧结等工艺制成各类电容器元件。除了以MLCC（片式多层陶瓷电容器）为代表的多层型产品外，还包括圆板陶瓷电容器、安规陶瓷电容器及高压陶瓷电容器等形态，广泛应用于消费电子、家用电器、电力系统、通信基站及新能源汽车等各个领域。随着AI产业的爆发式增长，AI服务器及终端设备对高性能电容器的需求大幅提升，推动电容器陶瓷向高容、小型化、高可靠性方向加速演进。与此同时，低端通用型产品产能过剩、高端车规与工规级产品仍依赖进口，向高端转型成为国内产业链亟待突破的关键课题。

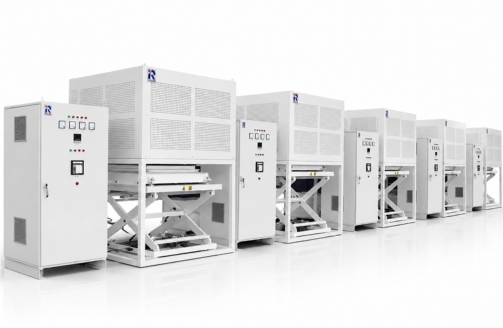

电容器陶瓷的制备对热处理工艺有着极为严苛的要求。排胶工序需在特定温区缓慢升温，彻底排除生坯中的有机粘合剂，避免产品分层开裂；烧结工序则需在高温下精确控制温场均匀性、升温速率及气氛环境，确保陶瓷介质致密化并形成理想的介电性能。此外，部分产品还涉及烧银、还原、退火等后续热处理工序。这些关键工序的工艺水准，直接决定了电容器的容量精度、温度特性、绝缘电阻与长期可靠性。
