排胶失效的真相：问题可能不在烧成，而在挥发物离开的路上

排胶进行时，炉门紧闭，工件在炉膛里既看不见也摸不着，温度读数也远不如烧成阶段引人注目。操作者能直接感知的外部信号，大概只剩排气口持续飘出的那股气味——有机粘结剂受热分解后的挥发产物，穿过炉腔、抵达出口的证明。多数实验室对这股味道早已习以为常，却很少有人追问更深层的问题：这些挥发物到达排气口之前经历了什么？它们以多快的速度从坯体内部析出，沿什么通道逸出表面，又是否被及时带离了设备？烧成结束后才显现的贯穿性裂纹、表面鼓泡或局部发黑，其根源大多并不在烧成阶段本身，而藏在这段"挥发产物离开生坯并排出炉腔"的路径之中。沿着这条路径拆解下去，箱式电阻炉排胶段内部的失效机制与控制方法便会逐渐清晰。

分解产生的气体去了哪里——排胶失效的两种原因

那股气味从何而来？坯体中混合的有机粘结剂在受热后发生热分解，集中释放气态产物，排气口的味道正是这些产物最终被排出炉外的感官证据。不过，从"在生坯内部产生"到"被排出设备"，气态产物必须依次通过两个环节：先穿过工件自身的孔隙网络抵达表面，再被炉腔内的气流带离。两个环节中任何一个受阻，都会为后续烧成埋下隐患。

粘结剂的热分解反应集中在特定温度窗口内爆发，速率远非均匀。排胶的本质，是析出物与孔隙排出能力之间的一场竞速——升温曲线决定了产物的生成速率，而孔隙结构决定了它们能以多快的速度逸出。当升温过快，析出速率超过孔道承载力时，气态物质在内部持续累积，压力随之攀升。一旦内压超过材料在该温度下的强度极限，轻则表面隆起形成鼓泡，重则引发由内向外的贯穿性裂纹。这类损伤往往在制品冷却至室温后才被发现，但其起因早在排胶阶段就已写定。

即便升温速率控制得当，挥发物顺利逸出了样品表面，它们的旅程也只完成了一半。如果炉内排气不畅，分解副产物在工件周围持续滞留，局部氧分压随之降低。有机物在缺氧条件下不再充分氧化，转而发生二次裂解，生成的碳颗粒沉积于素坯孔隙和炉壁表面。烧成后成品上出现的灰黑色斑痕，往往就是碳残留的直接体现。粉末冶金脱脂和电子元件排胶工序同样受此困扰——碳残留还可能干扰后续烧结阶段的气氛环境，引发连锁性的工艺偏差。两条失效路径分别指向两个独立的控制变量：升温曲线与炉内气体管理。只调整其中一个，另一条路径上的风险依然敞开。

必须同时考虑升温速率和排气能力

既然两条失效路径分别由升温曲线和气体管理控制，排胶工艺的设计就必须同时覆盖两者。升温曲线方面，核心原则是让析出速率始终低于孔隙的排出承载力。具体做法是在粘结剂集中分解的温度窗口内显著降低升温速率，并在分解峰值附近设置保温平台，给予挥发物充裕的逸出时间。一条合格的排胶曲线不会是匀速的直线，而是由多个速率不同的升温区段与若干保温平台拼接而成的复合曲线。这对温控系统的多段程序控温能力提出了直接要求：每一段的升温速率和保温时长都需要独立设定，并在实际运行中被精确执行。

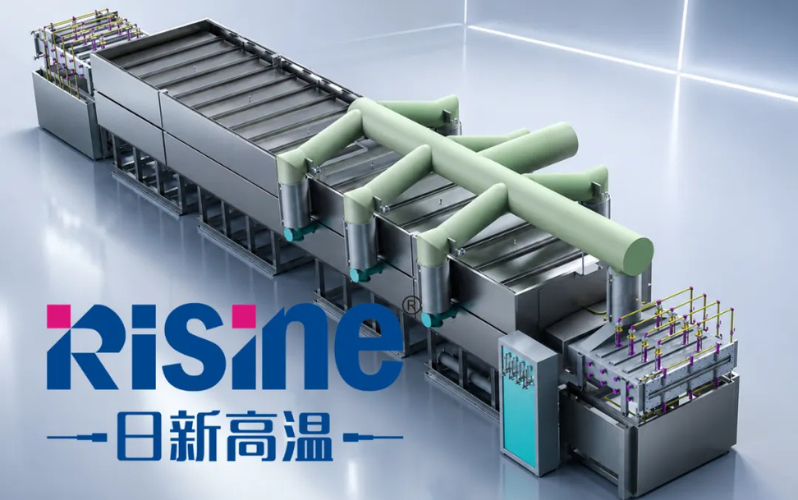

炉膛内部的气体环境同样不能被忽略。排胶阶段应保持废气的持续排出，以新鲜空气不断置换滞留的分解副产物，确保样品周围始终维持充足的氧分压，从源头阻断缺氧裂解的条件。排气通道的能力需要与升温曲线同步规划——分解最集中的温度区段，也正是排气负荷最为密集的时段。

不过，排胶曲线并不存在通用模板。分段节点与保温时长必须根据粘结剂体系的分解特性、坯体壁厚和装炉密度等条件逐案定制。过于激进的方案会引发前述两类损伤，而过度保守的方案则显著拉长工艺周期，制约实验室的样品周转效率。曲线设计本质上是质量安全与时间效率之间的工程权衡。

归结起来，排胶对设备的要求可以拆成三条线：温控系统需要足够的程序段数来忠实描述复合曲线；同一条曲线在不同炉次之间执行的偏差必须足够小，否则批次间数据就失去了可比性；此外，还需要一条与升温同步工作的废气排放通道，让气体管理形成闭环。

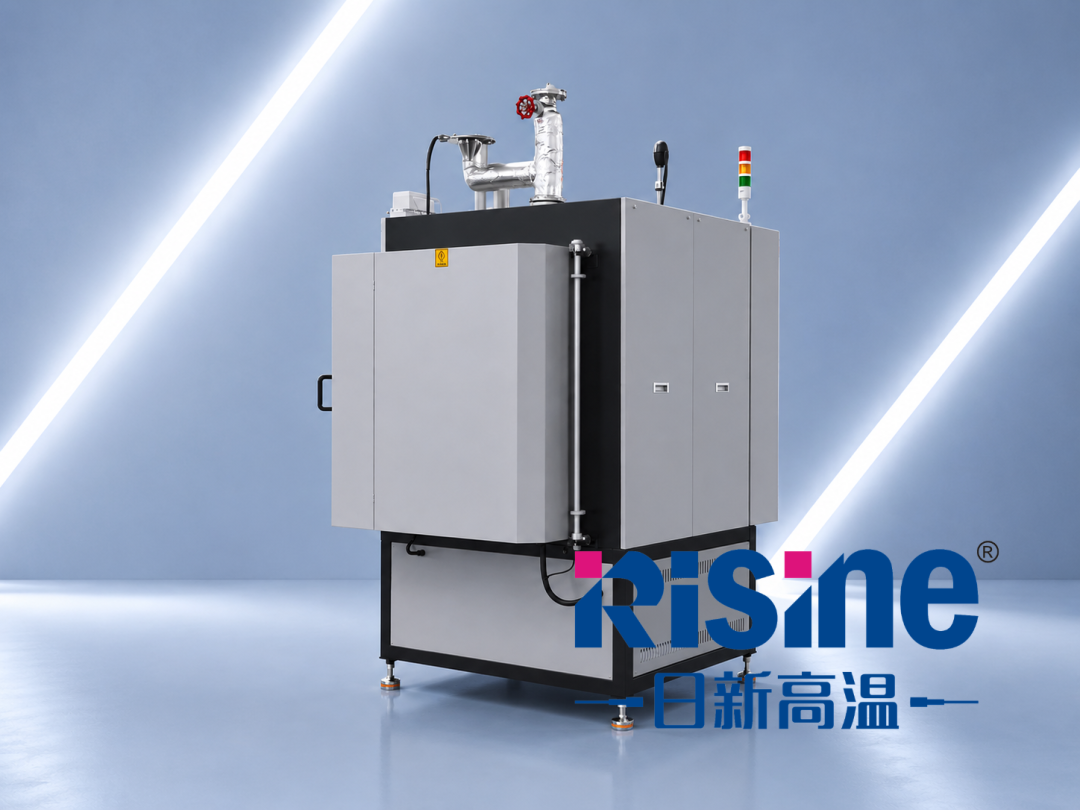

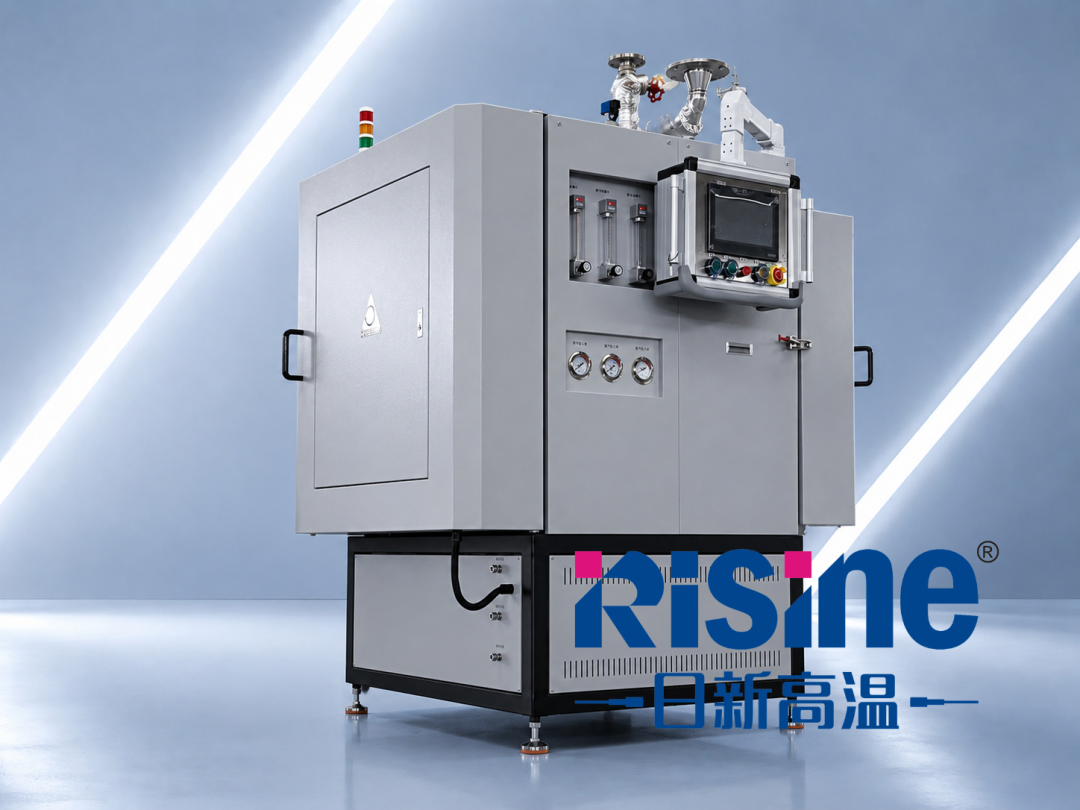

对于正在实验室里规划排胶工序的工艺技术人员来说，以上三条要求最终要落实到一个具体的问题上：手边这台炉子，能不能做到？
